0x01 前言

首先需要路由器支持frpc，我之前是通过ddns访问路由器的主页。
使用路由器自带的局域网唤醒功能进行远程开机，需要把路由器主页开放到公网访问。
所以非常不安全，且操作也比较麻烦，于是就开始折腾。

0x02 电脑设置

一、bios

参考各个品牌的主板，我用的是微星，这里发一个微星的官方教程
https://www.msi.com/support/technical_details/MB_Wake_On_LAN

二、网卡

windows都差不多，可参考微星官方教程，开启数据包唤醒即可

0x03 服务器

一、 openfrp

使用已有的服务器https://www.openfrp.net/
这个网站如果浏览器插件太多，过不了人机验证，可以打开隐私模式（无痕模式），让浏览器自动屏蔽部分插件，就能正常进入。

如果不需要自建服务可以根据openfrp官方教程进行配置服务端和客户端（稍有修改）即可。
https://doc.openfrp.net/guides/#%E8%BF%9C%E7%A8%8B%E5%94%A4%E9%86%92

我还是用自建服务器，有服务器必须要用！（
这个主要用于对比验证服务器还是客户端的问题，毕竟人家搭好的，服务器肯定是有保证的。

二、 自建frps

本来以为会很顺利，按照网上的教程，加上自己的技术积累，结果网上的教程，很多都不全。
网上大多数教程的配置基本上都差一点，比如有些少服务器搭建，有些少app配置，以及路由器的frpc配置。
结果就是变成了基本上全是自己根据文档摸索，当然耗时最大的原因还是自己选错了docker镜像。（

安装frps

frp server我选择使用docker镜像，版本直接用最新版

1. 编辑配置文件

  • 这里就简单做下配置， 主要就是端口绑定，我们目前只需要做wol，所以不需要端口。
  • transport.tls: 没证书不做强制要求，false即可
  • webServer: 后端的管理面板，登录密码记得改成强密码。
  • log: 日志简单的配置下。
  • auth: 客户端连接鉴权密码记得改成强密码。
  • allowPorts: 允许映射的端口范围随便填一下就行了，主要是客户端设置的远程端口必须在这个范围内。

如果需要了解详细配置，可以参照https://www.ersansi.top/index.php/archives/1194/

TOML
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
bindAddr = "0.0.0.0"
bindPort = 7000

[transport.tls]
force = false

[webServer]
addr = "0.0.0.0"
port = 7500
user = "admin"
password = "换成强密码"
pprofEnable = false

[log]
to = "./frps.log"
level = "info"
maxDays = 3
disablePrintColor = false

[auth]
method = "token"
token = "换成强密码"

[[allowPorts]]
start = 10001
end = 20000

2. 启动镜像

  • docker网络直接绑定到host，跟主机同步就行
  • 将本机的/opt/app/frps/frps.toml配置文件挂载到/etc/frp/frps.toml
SH
1
2
3
4
docker run --restart=always -d \
--network host \
-v /opt/app/frps/frps.toml:/etc/frp/frps.toml \
--name frps snowdreamtech/frps
  • 然后通过docker ps -a查看起来没有，如果状态不是up，说明没起来

3. 配置端口放行

通过服务提供商的网页配置安全组，放行如下端口

  • 7000：frps端口，tcp协议
  • 7500：web管理端口，tcp协议
  • 10001：用于往客户端转发，根据服务端配置端口范围，随便选一个即可，udp协议

到此服务端配置完毕

0x04 frpc客户端

在高级设置 -> 内部网络 -> DHCP服务器中，固定电脑ip。

在padavan扩展功能找到花生壳，切换到frp的配置界面，点击更新，查看日志。

如果更新失败，一般是下载问题，根据报错日志提示下载frpc客户端可执行文件，然后放到日志中指定的目录。

在高级设置 -> 系统管理 -> 服务中，找到启用ssh服务，然后选择是，即可通过当前管理用户登录ssh客户端，通过sftp上传文件到路由器中。

frpc配置

  • 配置服务器的地址和端口
  • auth：鉴权同服务器配置
  • proxies：配置端口转发，使用udp协议，ip配成电脑ip
TOML
1
2
3
4
5
6
7
8
9
10
11
12
13
serverAddr = "服务器ip或域名"
serverPort = 7000

[auth]
method = "token"
token = "同服务器"

[[proxies]]
name = "wol"
type = "udp"
localIP = "192.168.123.240"
localPort = 10001
remotePort = 10001

以上配置文件是toml格式，记得将frp_script脚本中的文件名改为toml（虽然不改其实也行

  • 点击应用本页面设置，然后点击重启frp

0x05 app配置

一、 wolcmd

在windows端对目标机器实行远程开机
https://www.depicus.com/wake-on-lan/wake-on-lan-cmd

SH
1
.\WolCmd.exe ${mac地址} ${服务器ip或域名} 255.255.255.255 10001

二、Android App

1. 开源app

下载并安装app：https://github.com/Florianisme/WakeOnLan

添加设备

  • 名称随便填
  • 电脑的mac地址
  • 端口填服务器远程端口10001
  • 广播地址填服务器ip地址或域名
  • 状态ip填服务器地址或不填

2. paly商店下载

https://play.google.com/store/apps/details?id=co.uk.mrwebb.wakeonlan

添加设备

  • 名称随便填
  • 电脑的mac地址
  • 广播地址填电脑ip
  • 设备ip填服务器ip
  • 端口填服务器远程端口10001
  • 状态检查端口填7000或不填
  • 其他的保持默认即可

点击turn on即可开机

0x06 测试

通过电脑关机（或睡眠）后进行开机测试

如果测试通过则不需要进行调试

tcpdump

在服务器端安装tcpdump

  • debian系
SH
1
sudo apt install tcpdump
  • 监听udp协议10001端口，通过手机发送看服务器是否收到了数据包
SH
1
sudo tcpdump -i ${网卡名称} udp port 10001

wireshark

安装npcap

https://npcap.com/dist/npcap-1.81.exe
记得勾选802.11支持wifi

安装wireshark

直接使用果核的绿色版
https://www.ghxi.com/wireshark.html

抓包

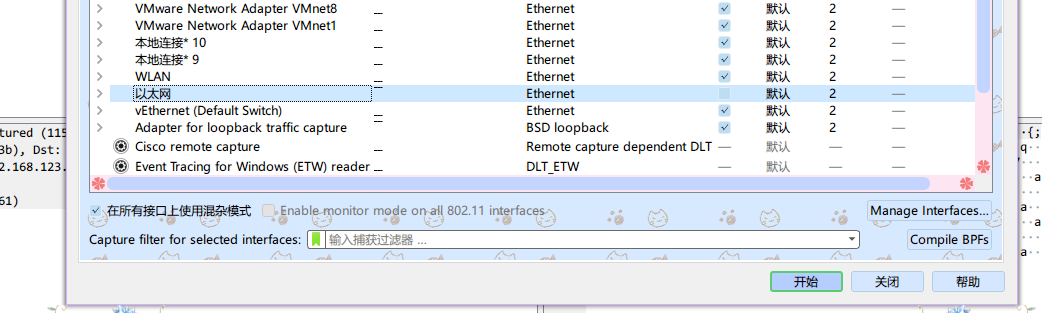

点击左上角鲨鱼角图标，选择对应网卡进行抓包。

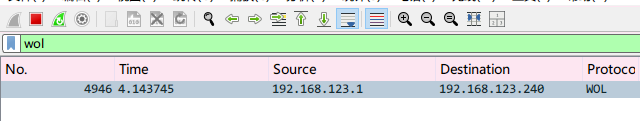

过滤器输入wol过滤wol协议的数据包，我这里直接选以太网，点击开始。


看到有wol数据包则说明是正常的。

可能情况

  1. 服务器收不到，可能较小，使用sudo netstat -nlutp命令查看端口是否正常监听，检查服务器配置，或者换一个docker镜像。
  2. 如果电脑收不到数据包，但是服务器能收到
  • 如果切换为openfrp服务器能收到，电脑收不到，查看路由器防火墙是否需要放行操作。
  • 如果切换为自建服务器，服务器能收到，电脑收不到，我出现了这种情况，换一个镜像就好了。

0x07 总结

frp是一个端口转发内网穿透服务，通过远程服务器端口映射，将请求转发到本机，以实现内网穿透。

重点：

  1. 服务器frps正常接收和转发
  2. 客户端frpc服务正常接收
  3. 客户端远程端口（remotePort）需要在服务器限制端口范围内
  4. 客户端本机端口要能正常访问（localPort）
  5. app配置物理地址和广播地址以及端口要配置正确
  6. 电脑正确设置远程开机
